产品介绍
产品特点
1)使用非常方便，直接套在需要滤波的电缆上即可。
2)不像其它滤波方式那样需要接地，因此对结构设计、线束没有特殊的要求。
3)作为共模扼流圈使用时，不会造成信号失真，这对于传输高频信号的导线而言非常可贵。
卡扣式磁环与普通铁氧体的最大区别在于它具有很大的损耗，用这种卡扣式磁环制作的电感，其特性更接近电阻。它是一个电阻值随着频率增加而增加的电阻，当高频信号通过铁氧体时，电磁能量以热的形式耗散掉。
产品信息
名称： 抗干扰磁芯
品牌： 鑫明达
系列： BF
型号：BF1336
颜色： 黑色 灰色(默认黑色)

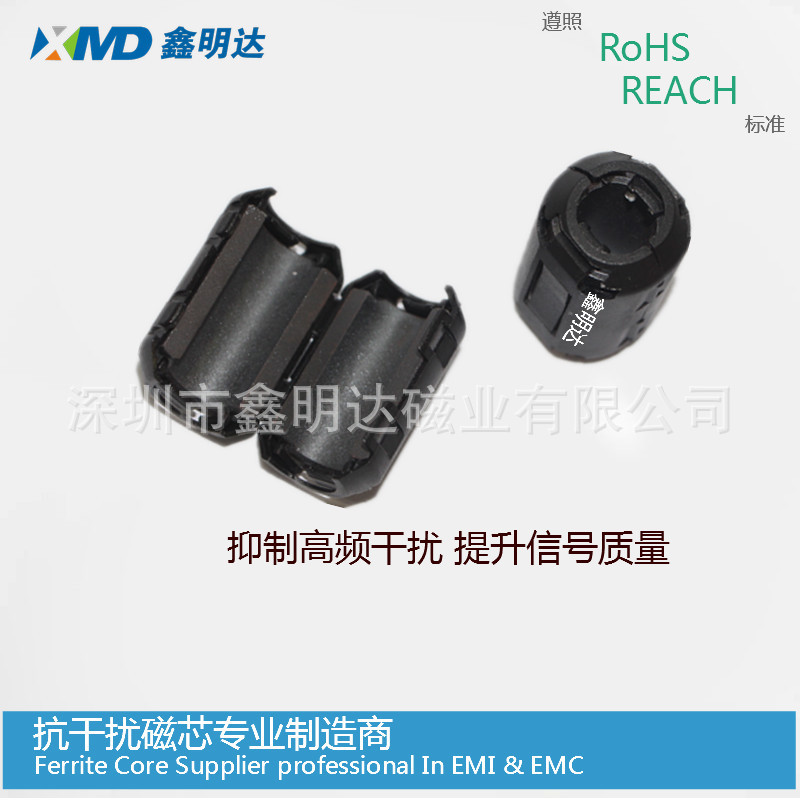

产品实拍图
点击输入文字描述
磁芯特写图
点击输入文字描述
磁环尺寸参考图
电气特性
曲线图
产品包装图
一袋50个
一件400个
磁环应用
夹扣式磁环应用于电脑周边线材材、数据线、电源线，通讯网络线，数码相机线，USB线，信号线，滤波线，排线，电缆线，音频连接线，电脑连接线，视频连接线，笔记本电源连接线等
磁环的作用
1.卡扣式磁环就是对电磁波有条件反射的作用，从而减少了信号传送的失真，更不会影响你的音频 视频音质和画面。
2.卡扣式磁环可用于安置各种线材如:电源线、音响线、AV线、数据线，它能改善电磁周围的电磁场，从而避免外界干扰
3.磁环又称铁氧体磁环，是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。 磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。 大家都知道，信号频率越高，越容易辐射出去（要买优质的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很 好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。 所以大家在显示器信号线，USB连接线，甚至高档键盘、鼠标上看的塑料疙瘩型的一体式磁环就不足为奇了。 磁环的匝数选择 将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用
企业介绍
鑫明达磁业是一家生产,销售,科研及信息服务为一体的磁性材料企业,具有十余年行业经验。
鑫明达主要分两大部门(1)软磁部(2)永磁部：；软磁包括T CORE(磁环), RH CORE(磁通),FS CORE(排线扁磁环),BF CORE(带胶壳磁环),R CORE(棒形磁芯),RNS CCORE(两半式)RID CORE(双孔磁珠) RHW CORE（插件磁珠）等。主要应用于电脑连接器、VGR连接线、数码相机、变压器、滤波器到电子插件，鑫明达生产线能满足任何磁芯方面专业应用的需求。EMI到变压器用磁芯都是经过严格质量控制与高效成本节经的产品。每一种产品都经过严格专业测试，性能保证，确保能阻止感应器和放射器传出的虚拟信号及抑制RF信号。
永磁包括：铁氧体永磁（Ferrite Magnet）、钕铁硼(稀土)永磁（NdFeB Magnet）钐钴磁铁（Samarium cobalt magnet）和橡胶磁铁（Rubber Magnet）。广泛应用于电声、电机、玩具、礼品盒、医疗器械、磁悬浮、五金塑胶、电动汽车、风力发电，航天技术等高科技领域。公司可生产N33-N50.N33H-N40H、N33EH-N40EH N33SH-N40SH等不同档次性能的产品，规格从φ1-φ150的圆形、圆环及各种方块、等形状并可根据产品工作环境的要求对其表面可进行电镀或涂覆处理，如镀锌（彩锌、黑锌）、镀镍、镀金及涂覆环氧等。
公司注重环保，所有的产品经SGS机构确认，达到欧盟指令的ROHS标准和SONY绿色伙伴要求（无论是生产设备的配置还是生产工艺都要求做到绿色、环保、节能减排）。
质量是我们一贯的宗旨，用户的满意是我们一贯的追求。鑫明达全力研发提高产品性能以生产高品质，低成本之产品来满足客户的需求。高起点、速度、效率、质量是我们新世纪的发展方针。放眼世界，展望未来，鑫明达人将与新老客户携手合作。
企业证书
环保报告
REACH168项
